전기자전거 배터리팩 병렬연결

전기자전거 변환키트를 사용하여 전기자전거로 개조한 자전거의 배터리 용량이 작아 배터리 용량을 키울 필요가 생겼습니다.

카카오 T픽커, 우리 동네 딜리버리 앱을 통한 배달 알바에 전기자전거를 사용하는데 장시간 하거나 오르막이 많은 경우에는 배터리 두 개를 사용하게 됩니다. 중간에 배터리 교체를 한번 해야 하는데 상당히 번거롭습니다.



보유한 배터리 팩을 병렬 연결하여 사용하기로 하고 처음에는 병렬연결 케이블만 있으면 될 거라고 생각하여 케이블을 구입했으나 인터넷에 검색해 보니 배터리 팩 간의 전압차에서 발생하는 전류이동 등의 여러 안전상 문제 때문에 스위칭 방식의 듀얼 배터리 전원공급 어댑터를 사용하기로 하였습니다.



XT60 배터리 병렬연결 케이블

https://s.click.aliexpress.com/e/_opnlaEk

https://www.aliexpress.com/item/1005006853589194.html?aff_fcid=67ff17c2c77740d8809a8a666ebb9d51-1750256238986-01004-_opnlaEk&tt=CPS_NORMAL&aff_fsk=_opnlaEk&aff_platform=shareComponent-detail&sk=_opnlaEk&aff_trace_key=67ff17c2c77740d8809a8a666ebb9d51-1750256238986-01004-_opnlaEk&terminal_id=1f42f68a1ceb45cdb464ceba85717316&afSmartRedirect=y



스위칭 방식의 듀얼 배터리 전원공급 어댑터

https://s.click.aliexpress.com/e/_omLAJve

https://www.aliexpress.com/item/1005004038980957.html?aff_fcid=51a19d40d09849e79bfcc6c92e2f5c6e-1750256329788-00031-_omLAJve&tt=CPS_NORMAL&aff_fsk=_omLAJve&aff_platform=shareComponent-detail&sk=_omLAJve&aff_trace_key=51a19d40d09849e79bfcc6c92e2f5c6e-1750256329788-00031-_omLAJve&terminal_id=672924968258416a8b6f680dadc561c7&afSmartRedirect=y

이 어댑터는 연결된 배터리 팩의 전압차를 확인하고 전압이 높은 것부터 사용하여 전원을 공급하도록 제어를 해줍니다. 두 배터리의 전압차가 같아지게 되면 번갈아 사용하여 전원을 공급하게 되는데 이게 상당한 장점이 있습니다. 모터를 사용할 때 배터리에는 전압강하가 발생하게 됩니다. 모터 컨트롤러에는 일정 이하로 전압이 떨어질 경우 작동을 멈추도록 설정되어 있는데 어댑터가 배터리를 번갈아 사용하게 되므로 전압강하가 절반으로 줄어들게 되어 병렬연결 없이 배터리를 교체하여 사용할 때 보다 더 오래 사용할 수 있게 됩니다.

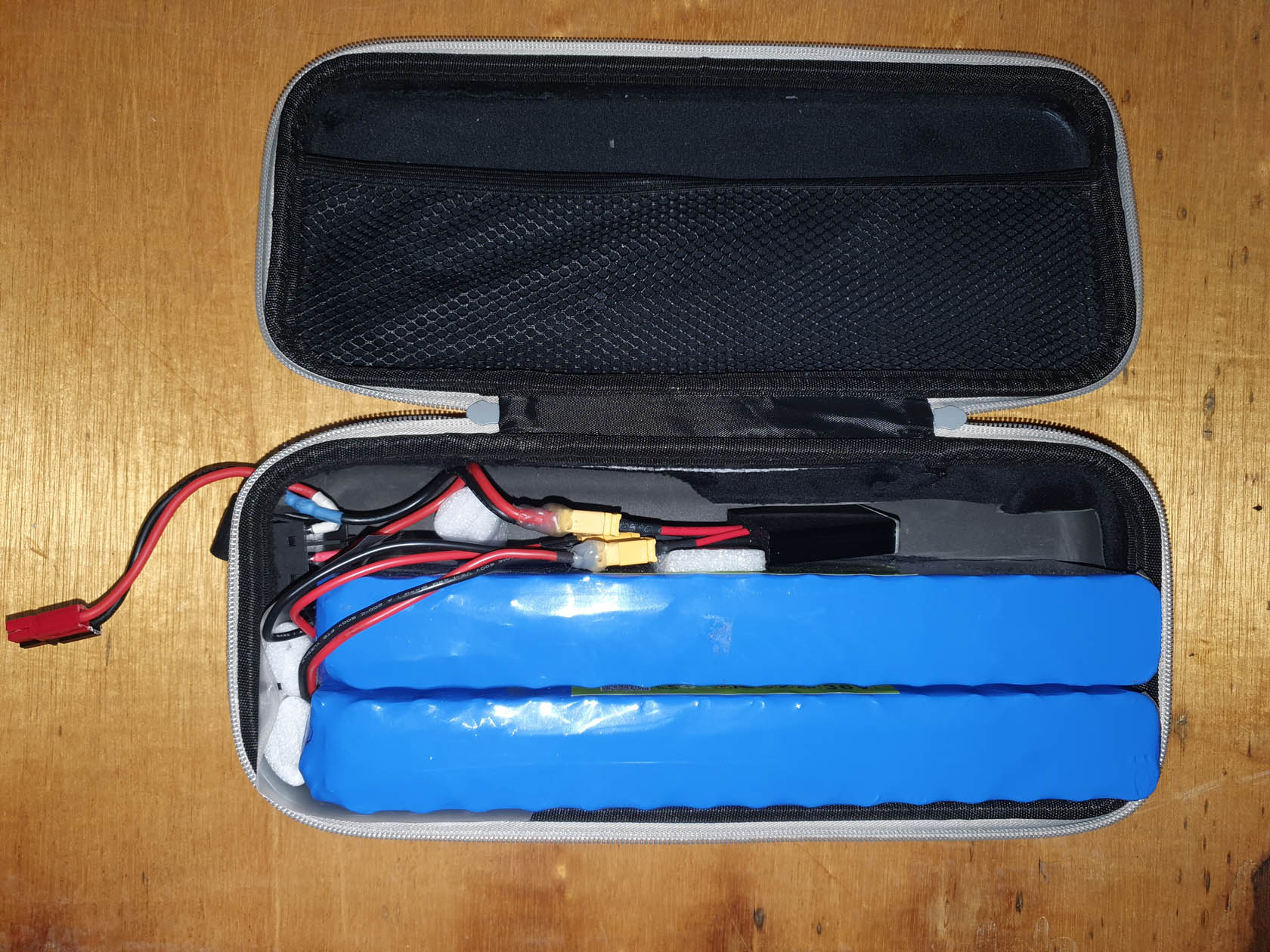

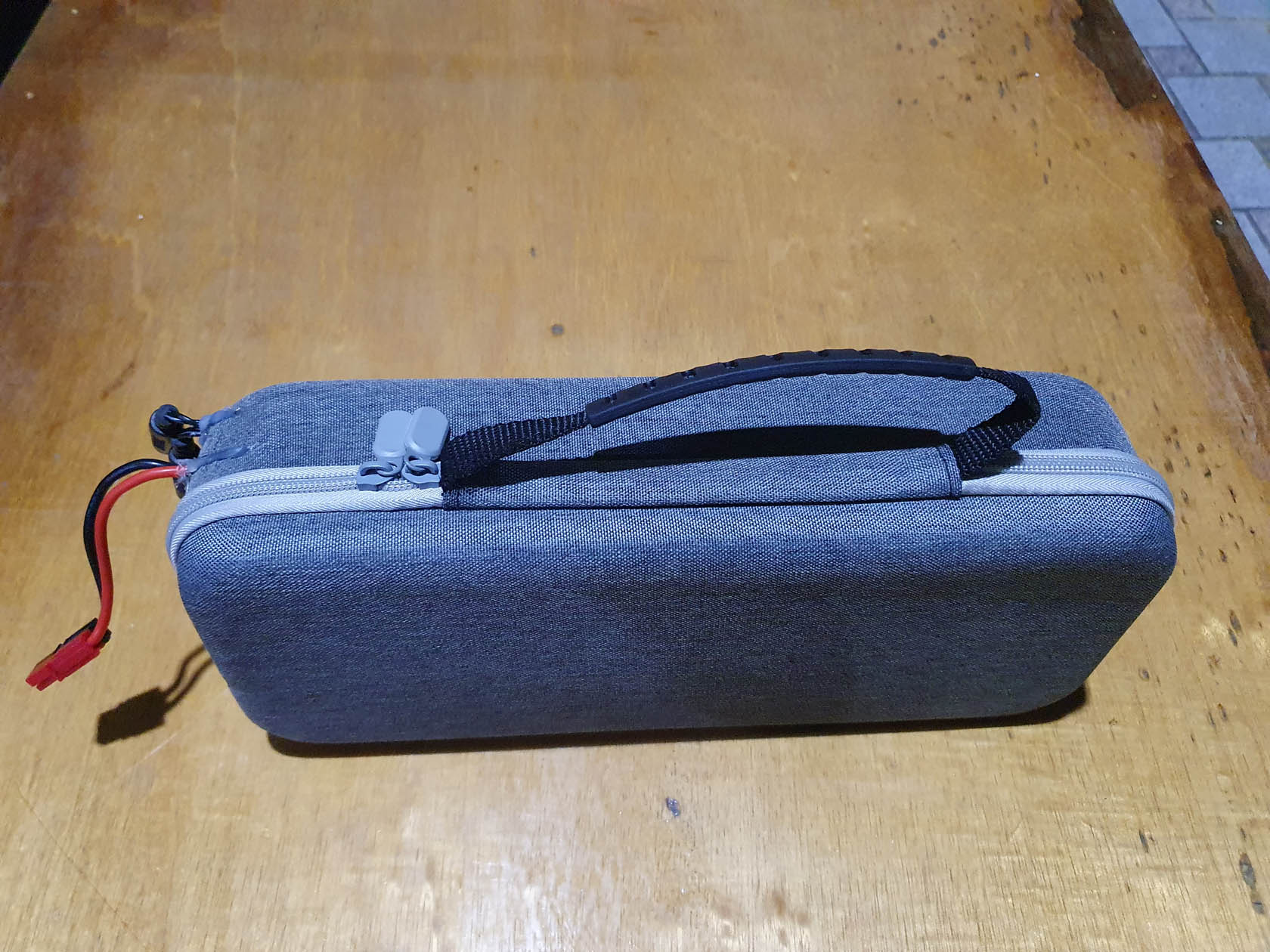

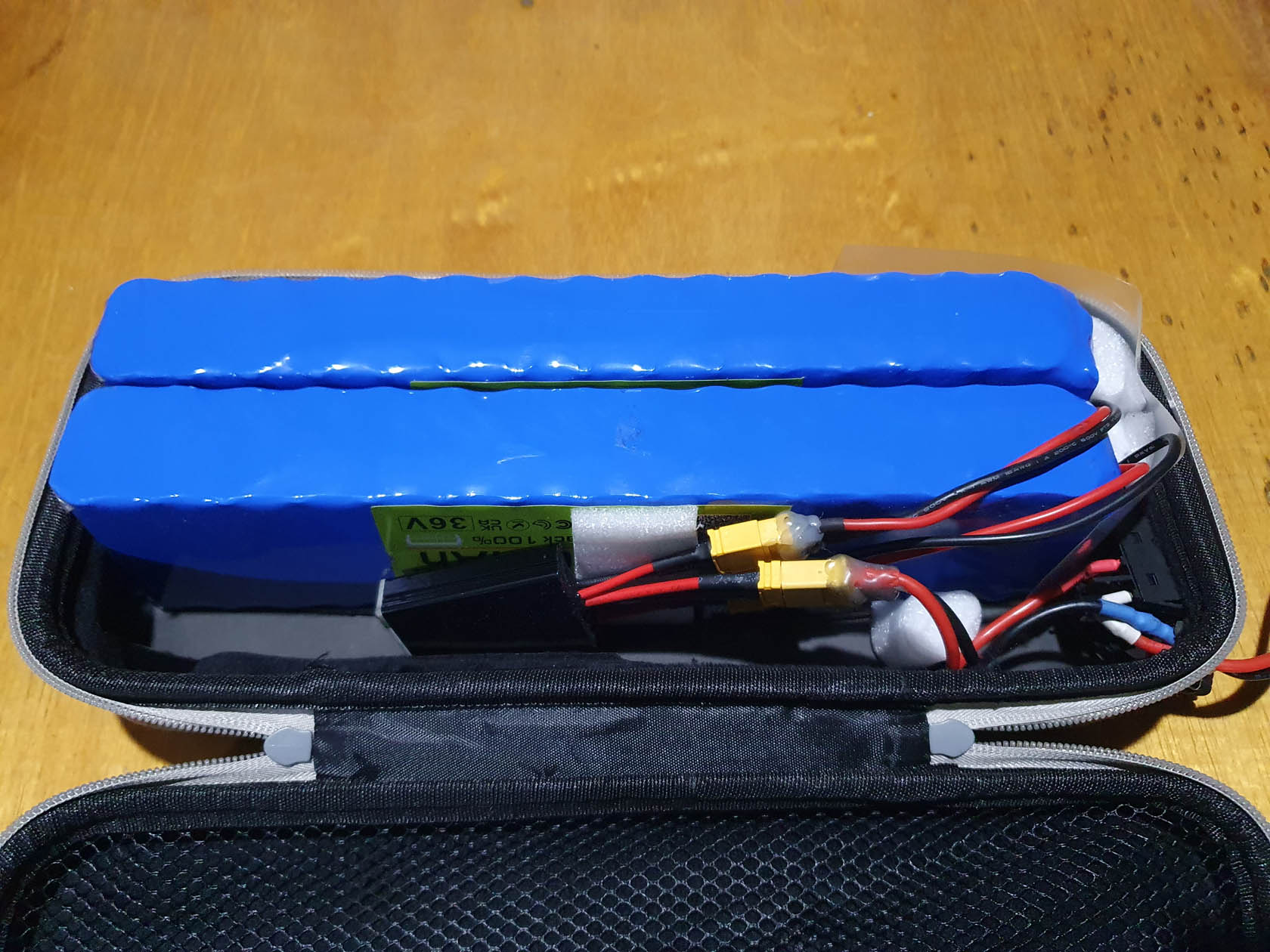

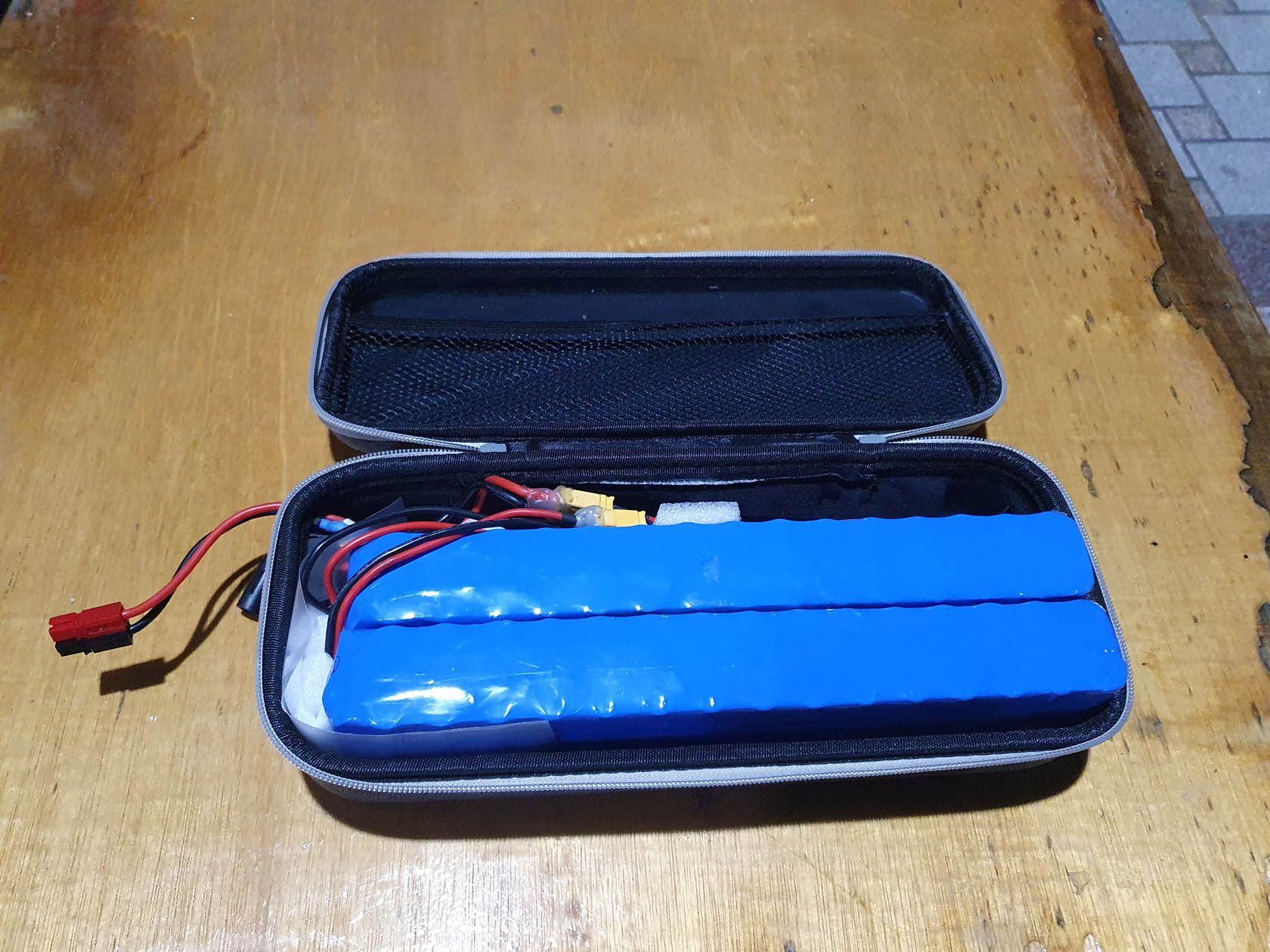

배터리 보관용 가방 / 배터리 병렬연결

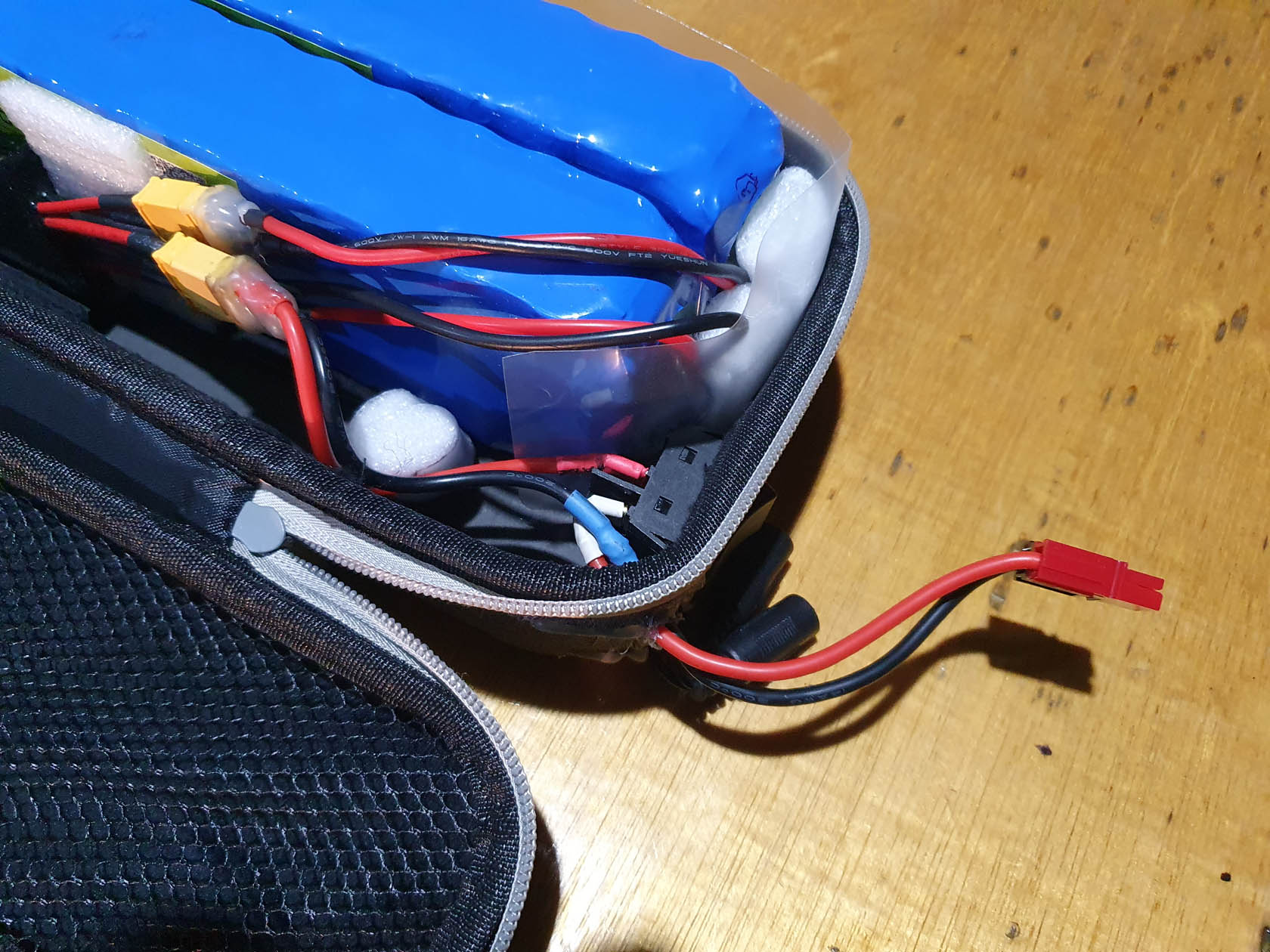

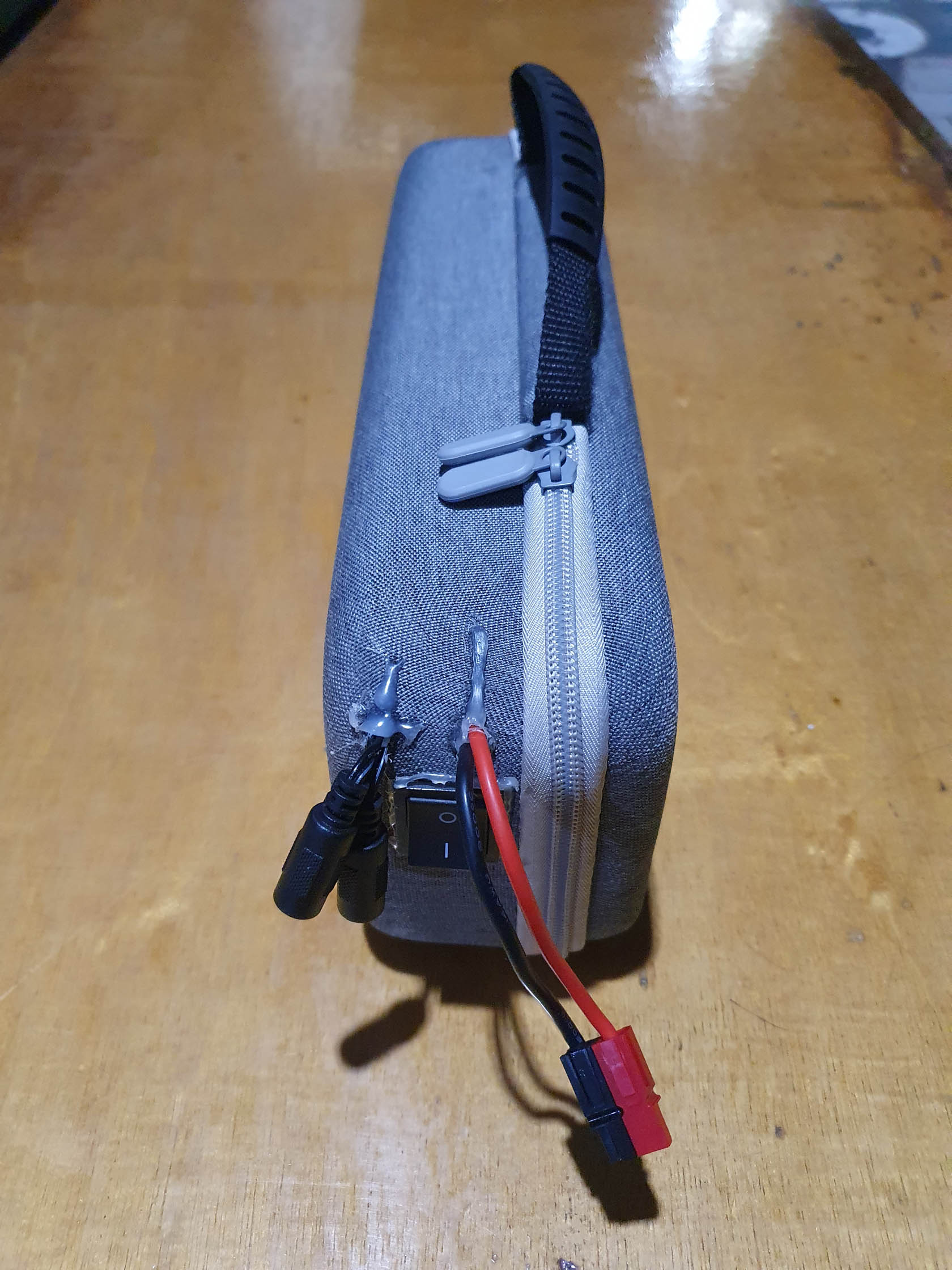

배터리 전원공급 스위치/컨트롤러 연결 잭/충전용 dc잭 위치



제작에 사용된 물품

배터리팩 2개: 36V 리듐 배터리 팩, 18650 10S3P 100AH

https://s.click.aliexpress.com/e/_ombokLQ

2024 Upgrade 10S3P 36V 100000mAh 36v Electric Scooter Battery Pack 18650 Lithium M365 Electric Scooter 36v Battery Scooter



스위칭 방식의 듀얼 배터리 전원공급 어댑터: 컨트롤러의 사용 전류가 맥스 13A이므로 20A XT60 옵션으로 구매하였습니다.

https://s.click.aliexpress.com/e/_omLAJve

https://www.aliexpress.com/item/1005004038980957.html?aff_fcid=51a19d40d09849e79bfcc6c92e2f5c6e-1750256329788-00031-_omLAJve&tt=CPS_NORMAL&aff_fsk=_omLAJve&aff_platform=shareComponent-detail&sk=_omLAJve&aff_trace_key=51a19d40d09849e79bfcc6c92e2f5c6e-1750256329788-00031-_omLAJve&terminal_id=672924968258416a8b6f680dadc561c7&afSmartRedirect=y



전원 스위치: 컨트롤러의 전원 잭과 배터리팩 연결 시 발생하는 스파크를 방지하기 위한 스위치

https://s.click.aliexpress.com/e/_olN32Mg

DaierTek 3PCS Rocker Switch DPST 40A 12VDC 4 Pin 2 Position Switch ON Off Toggle Switch 30A 250VAC 120V T125 KCD2 KCD4 Rocker -



전원 연결 컨버터 케이블: 컨트롤러 전원 커넥터(PP30)와 배터리 팩 전원커넥터(XT60)를 연결시켜 주는 컨버터 케이블, 컨버터 케이블의 빨간색 선 중간을 잘라  전원스위치에 연결해 주었습니다.

https://s.click.aliexpress.com/e/_oooGIXO

Ebike Battery Cable Adapter PP30 To XT60 Battery Connector Ebike Battery Cable Electric Bicycle MTB Mountain Road Bike Parts - A



스위치 연결 터미널 단자 키트

https://s.click.aliexpress.com/e/_okSJXWg

Box Insulated Male Female Wire Connector 2.8/4.8/6.3mm Electrical Crimp Terminals Termin Spade Connectors Assorted Kit 270PCS -



수축튜브: 164PCS NO BOX

https://s.click.aliexpress.com/e/_onOpOda

Thermoresistant Tube heat shrink tubing kit, Termoretractil Heat shrink tube Assorted Pack diy insulation for cables shrink wrap



병렬연결 배터리팩 보관용 가방: 플레이 스테이션 포털 콘솔 용 보호 EVA 보관 케이스를 구매하여 고무재질의 플레이 스테이션 포털 콘솔에 맞게 성형된 받침을 칼로 잘라 제거하여 사용하였습니다.

https://s.click.aliexpress.com/e/_oEqVwnW

https://www.aliexpress.com/item/1005006282331732.html?aff_fcid=524c96015217441fb3186fb0e34490d1-1750259784556-02593-_oEqVwnW&tt=CPS_NORMAL&aff_fsk=_oEqVwnW&aff_platform=shareComponent-detail&sk=_oEqVwnW&aff_trace_key=524c96015217441fb3186fb0e34490d1-1750259784556-02593-_oEqVwnW&terminal_id=817f30d98ab24a9388a7deca082963b3&afSmartRedirect=y



기타 사용 물품: 글루건, 배터리팩 포장용 완충재, A4서류 비닐 파일 케이스

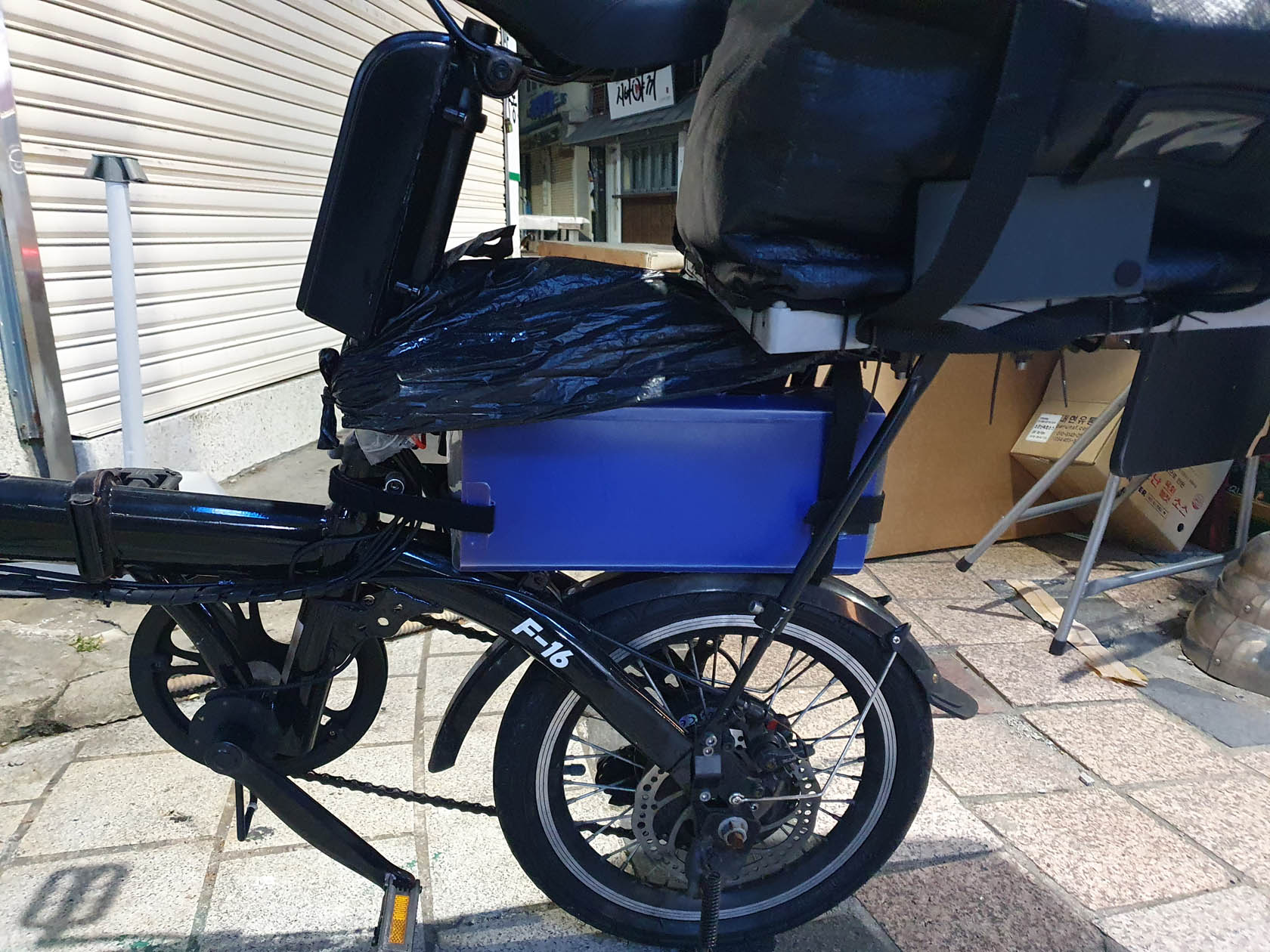

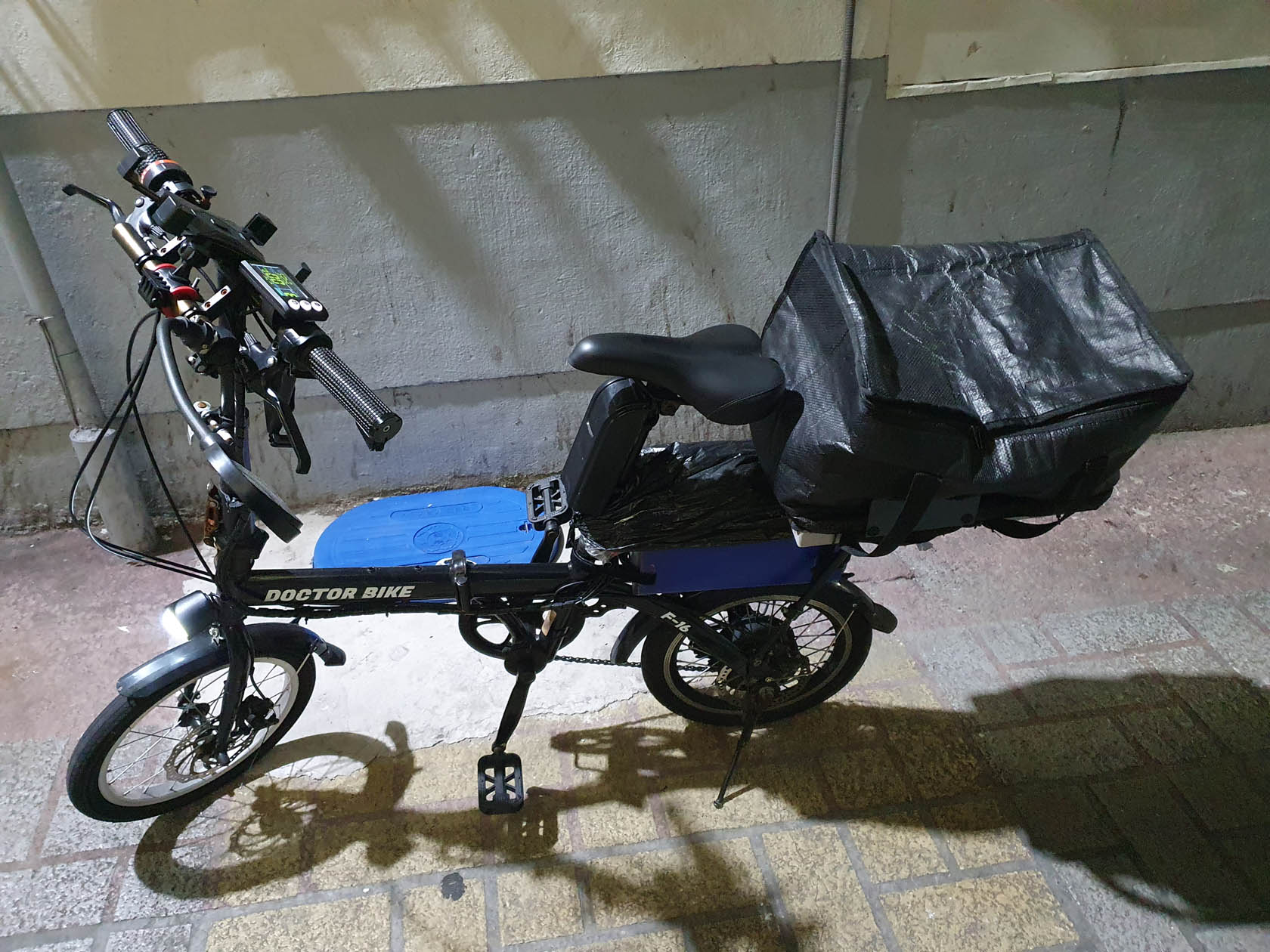

병렬연결 배터리팩 장착

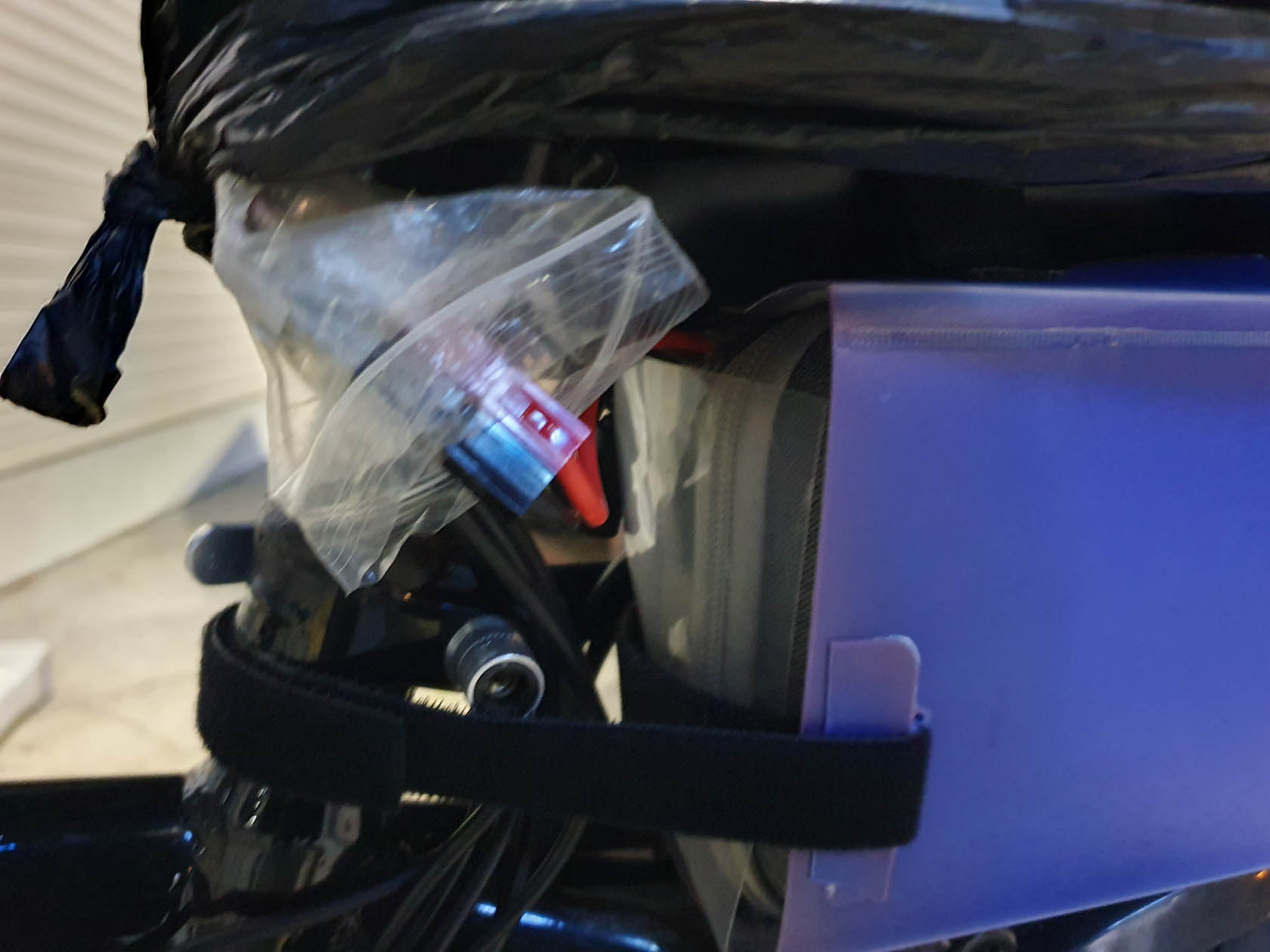

배터리팩 장착 케이스 제작

A4 클리어 파일 20매/40매 내부비닐 추가/제거 가능용(자전거)을 배터리팩 크기에 맞게 구부리서 케이스를 만들어주고 고정은 다이소에서 판매하는 찍찍이 테이브를 이용하여 고정해 주었습니다.



병렬연결 후 약 한 달간 사용하였으며 이상 없이 사용 중입니다. 배터리 충전은 가방외부에 노출시킨 DC연결잭에 각각 충전용 어댑터를 연결하여 충전합니다.
